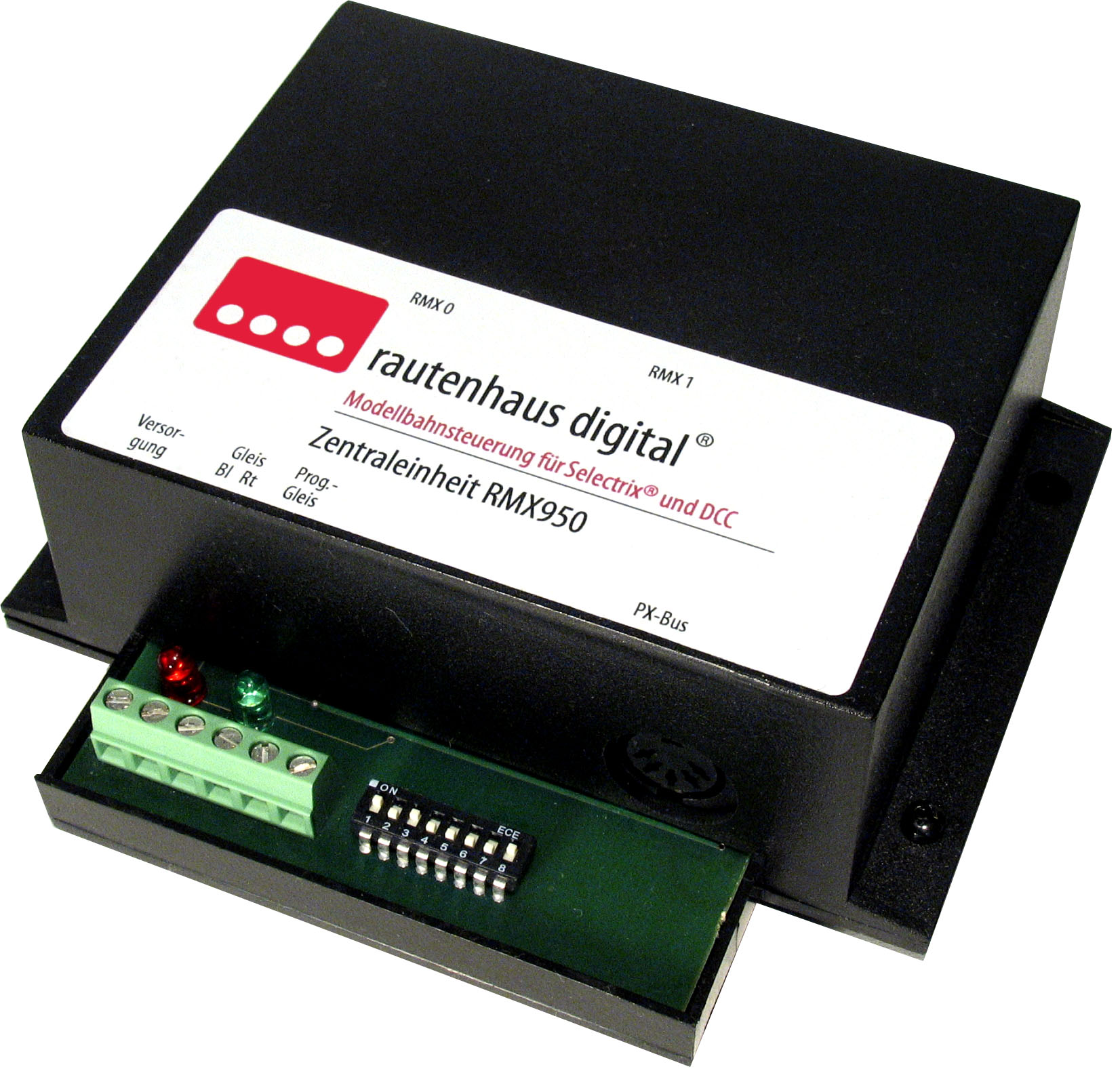

Die Multiprotokoll-Zentraleinheit zur digitalen Steuerung von Modellbahnanlagen im DCC-, Selectrix®-, Selectrix2- und rautenhaus digital®-Adressdynamik-Format ist das Herz der Digitalsteuerung. Diese neue Version der Zentraleinheit unterstützt alle gängigen Gleisformate für alle DCC-Lokomotiven mit 14, 28 oder 126 Fahrstufen, sowie kurzen und langen Adressen. Ebenfalls können alle bisherigen Selectrix-Lokadressen (1-103), Adressdynamik- und das neue Selectrix2-Format mit den Adressen 1-9999 angesteuert werden. Intern arbeitet das RMX-System mit den RMX-Adressen 1-9999. In der Lokdatenbank der Zentrale werden diesen Adressen das Datenformat, die reale Adresse und ein bis zu 12-stelliger Lokname zugeordnet und gespeichert. Die Zentraleinheit RMX950 ist zum Einsatz mit allen Spurweiten ausgelegt und bietet mit ihrer Ausgangsleistung von 3A ausreichend Fahrstrom auch für große Spurweiten.
Technische Daten:
- RMX 0-Bus
- Datenbus zur Steuerung der Lokomotiven über RMX-Kanäle im Multiplexverfahren
- RMX 1-Bus
- Datenbus mit 103 Systemadressen zur Steuerung von bis zu 824 Magnetartikeln, Besetztmeldungen usw.
- PX-Bus
- separater PX-Busanschluss zum Anschließen von bis zu 20 Fahrstrom-Boostern.
- 9999 Lokadressen
- ansteuerbar aus den Datenformaten DCC, Selectrix, Selectrix2 und Adressdynamik über RMX-Loknummer
- SX-Lok-Programmierung
- über separaten Gleisanschluss zum Programmieren von Lokdecodern. Standard-Parameter und erweiterte Programmierung in einem Durchgang
- Parameter-Programmierung
- für SX2-Lokdecoder, Decoder mit SUSI-Schnittstelle, neue Selectrix-Decoder und SUSI-Sound-Module sowie die Decoder mit Adressdynamik
- DCC-Programmierung
- für alle Konfigurationsvariablen (CVs) über Handregler RMX945
- PoM-Programmierung
- Hauptgleisprogrammierung für DCC und Selectrix2 mit entsprechenden Lokdecodern
- Leistung
- Gesamtleistung 4,0A (Fahrstrom 3,0A, Datenbusstrom 1A)
- Betriebsmodi
-
- über Codierschalter von außen einstellbar
- Einstellung des Betriebsmodus SLX850AD für reine Selectrix-Anwender
- Einstellung der Programmiergleisprogrammierung
- Einstellung der Datenbusse
- Kurzschlusssicherung
- Automatisches Abschalten der Gleisversorgung bei Ãœberlast und Kurzschluss.
- Unterversorgungsabschaltung
- Automatisches Abschalten der Gleisversorgung bei Unterversorgung der Zentraleinheit, dadurch keine Zerstörung bei zu kleinen Trafos.
- Betriebszustandsanzeige
- Stromversorgungsanzeige durch rote LED, Betriebszustand durch grüne LED.
- Updatefähig
- Prozessor updatefähig, dadurch auch späterer Zugriff auf Funktionserweiterungen des Systems.
Die Multifunktions-Zentraleinheit RMX950 ist Selectrix-kompatibel und hat daher volle Funktionssicherheit im Zusammenspiel mit allen Selectrix-Systemkomponenten. Aufgrund der technischen Weiterentwicklung kann jedoch in Einzelfällen mit sehr alten TRIX-Komponenten oder darauf basierenden Bausteinen nicht der volle Funktionsumfang von rautenhaus digital® genutzt werden.
Weitere Informationen zur Multifunktions-Zentraleinheit RMX950 entnehmen Sie bitte der Anleitung.
