rmx993


Diese Decoder gehören zu den kleinsten am Markt verfügbaren Lokdecodern ihrer Leistungsklasse und Funktionsvielfalt. Sie dienen zum Steuern von Lokomotiven im Selectrix-, Selectrix2-,  DCC- und im rautenhaus digital®-Adressdynamik-Format. Auch der Analog-Betrieb ist möglich. Diese neue Generation von Lokdecodern erkennt ihre Betriebsart nicht mehr selbstständig, sondern wird durch die Programmierung in der jeweiligen Programmiermethode auf dieses Datenformat eingestellt.

Die neuen Lokdecoder aus der RMX9xx-Familie beherrschen vier Datenprotokolle und können so uneingeschränkt in DCC, Selectrix, Selectrix2 oder Systemen mit der rautenhaus digital®-Adressdynamik eingesetzt werden. Die Lokdecoder werden durch einmaliges Programmieren im gewünschten Datenformat auf dieses fest eingestellt und reagieren dann nur noch auf Fahrbefehle für dieses Protokoll. Soll die Protokolleinstellung geändert werden, muss der Decoder neu mit der jeweiligen Programmiermethode programmiert werden. Dies vereinfacht die Lokdecoderansprache und führt zu einer erhöhten Betriebssicherheit in Multiprotokoll-Systemen.

Des Weiteren haben diese Lokdecoder eine Vielzahl neuer Einstellmöglichkeiten und mehr Funktionsausgänge zu bieten, die Motoransteuerung wurde durch eine Regelung mit 32 kHz weiter verbessert. Dadurch ist ein noch leiseres Ansteuern von schwierigen Lokmotoren möglich.
Funktionsausgänge sind dimmbar und mappbar. SUSI-Soundmodule sind anschließbar.

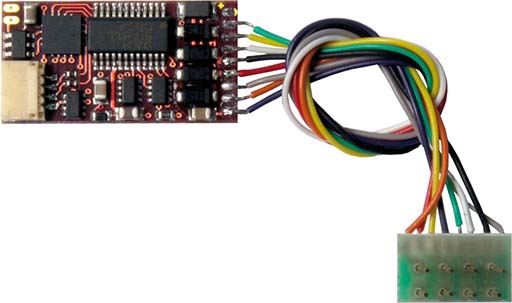

Der Lokdecoder RMX993 verfügt über den Stecker für die 8-polige M-Schnittstelle.

Das Herz des Lokdecoders ist ein ASIC (Application Specific Integrated Circuit), der speziell für die Bedürfnisse der Steuerung von Modellbahnlokomotiven entwickelt wurde.



Maße (L x B x H)
24,8 x 12,7 x 3,8 mm



Belastbarkeit
gesamt max. 1500mA
Motorausgang max. 1500mA
2 Lichtfunktionsausgänge dimmbar, je 300mA
1 Zusatzfunktion, dimmbar, 300mA
3 Funktionsausgänge, je 1000mA



Lastregelung

des Motors durch Soll-Ist-Wert-Vergleich, das bedeutet, die Drehzahl des Fahrzeuges ist nicht lastabhängig, sondern die einmal gewählte Geschwindigkeit bleibt auch in Steigungen oder Gefälle konstant



Datenformate
Selectrix, Selectrix2, DCC, Adressdynamik, Analog



Adressen und Fahrstufen
  • Selectrix: 01 bis 111, 31 Fahrstufen
  • Selectrix 2: 0001-9999, 127 Fahrstufen
  • DCC: kurze 1-127 und lange 0001-9999 Adressen, 14, 28 oder 126 Fahrstufen
  • Adressdynamik 0001-9999, 31 Fahrstufen



Betriebsartenerkennung
Analogbetrieb wird automatisch erkannt, Digitalbetrieb durch Programmierung des Decoders in der gewünschten Betriebsart



Schaltausgänge
LV und LR: 2 Ausgänge zum richtungsabhängigen Schalten der Stirnbeleuchtung, je 300mA, dimmbar
AUX1 Zusatzfunktion 300mA, dimmbar
AUX2 - AUX4: Funktionsausgänge, 1000mA



SUSI-Schnittstelle
steckbar mit 4-poliger Buchse



Höchstgeschwindigkeit
bei Selectrix in 7 Stufen, bei DCC, Selectrix2 und Adressdynamik in 255 Stufen einstellbar, daher optimale Anpassung der maximalen Betriebsgeschwindigkeit ohne Verlust von Fahrstufen möglich



Anfahr-/Bremsverzögerung
von direkter Reglersteuerung bis sehr langsamer Verzögerung in 255 Stufen getrennt für Anfahrbeschleunigung und Bremsverzögerung einstellbar



Motoranpassung
zum optimalen Anpassen des Lokdecoders an die Charakteristik des Motors für einen besonders geschmeidigen Lauf der Fahrzeuge, auch für Faulhabermotoren geeignet



Signal-Halteabschnitte
im Selectrix-, Selectrix2- und Adressdynamik-Betrieb 1- oder 2-teilig. 1-teilig: Lok bremst je nach Bremsverzögerung bis zum Stillstand ab und bleibt im Halteabschnitt mit Beleuchtung stehen. 2-teilig: Lok bremst je nach Bremsverzögerung bis auf eine minimale Geschwindigkeit ab und kommt im zweiten Halteabschnitt stromlos zum Stehen



Vertauschung von Anschlüssen
für Licht-, Motor- und Gleisanschluss elektronisch programmierbar, dadurch ist ein nachträgliches Vertauschen bei versehentlicher Falschmontage des Lokdecoders möglich



Programmierung
elektronisch Standard-SX-Programmierung, SX2-Parameterprogrammierung, DCC-CV-Programmierung



Kurzschluss-/Ãœberlastsicherheit
Motorausgang kurzschlussfest, Schaltausgänge überlastsicher



Der Multiprotokoll-Lokdecoder RMX993 ist Selectrix-kompatibel und hat daher volle Funktionssicherheit im Zusammenspiel mit allen Selectrix-Systemkomponenten.

Weitere Informationen zum RMX-Lokdecoder RMX993 entnehmen Sie bitte der Anleitung.
